Koło zamachowe silnika – kluczowy element układu napędowego
Koło zamachowe to jeden z najważniejszych, choć często niedocenianych elementów silnika spalinowego. Ten pozornie prosty komponent pełni kluczową rolę w zapewnieniu płynnej i efektywnej pracy jednostki napędowej. W tym obszernym artykule przyjrzymy się bliżej budowie, zasadzie działania oraz funkcjom koła zamachowego w nowoczesnych silnikach samochodowych.
Czym właściwie jest koło zamachowe?

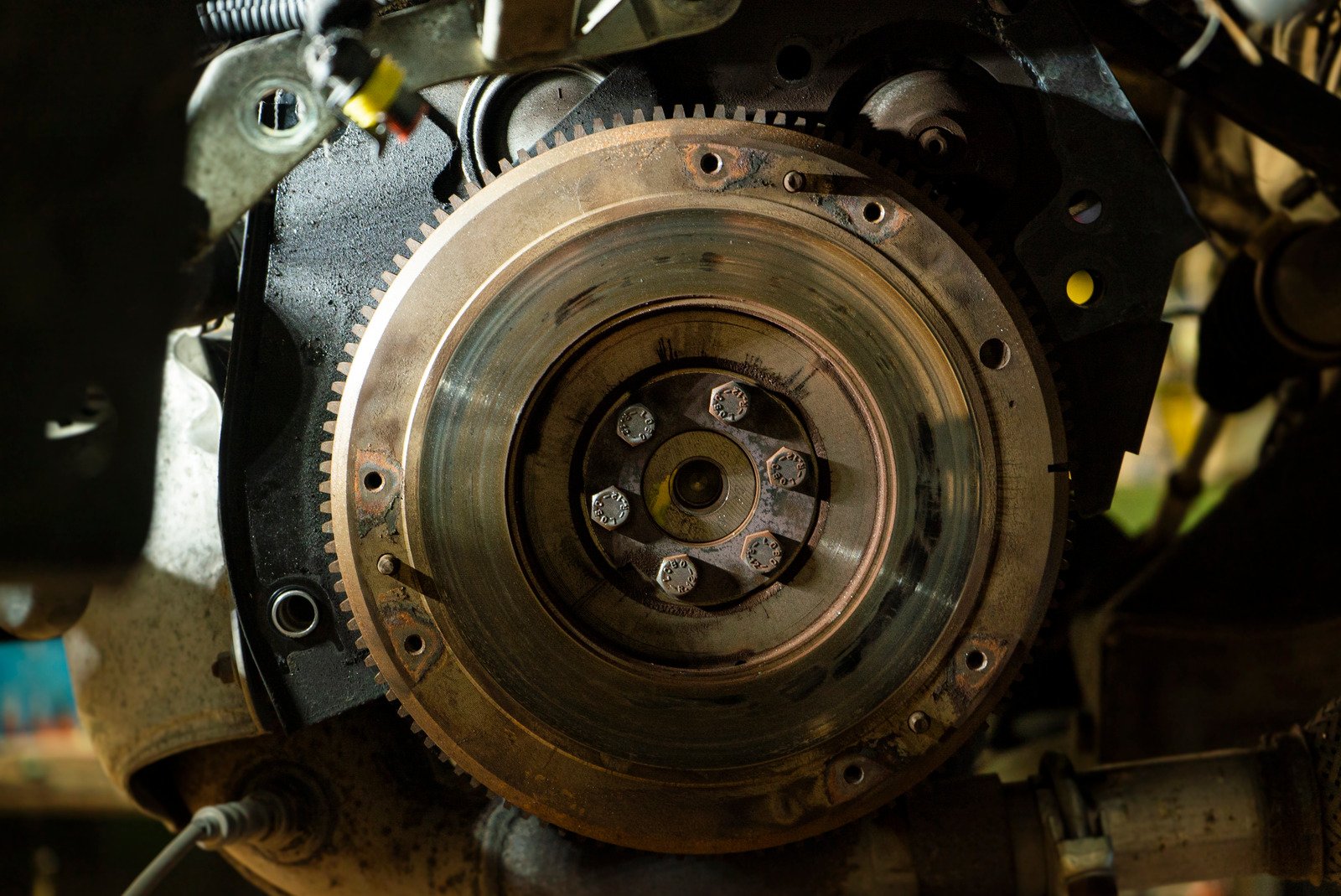

Koło zamachowe to masywny, okrągły element wykonany najczęściej z żeliwa lub stali, zamontowany na końcu wału korbowego silnika. Jego głównym zadaniem jest magazynowanie energii kinetycznej i stabilizacja obrotów silnika. Dzięki swojej dużej masie i momencie bezwładności, koło zamachowe pomaga wygładzić nierównomierności pracy silnika wynikające z cykliczności procesu spalania.
W tradycyjnych silnikach benzynowych i wysokoprężnych koło zamachowe ma postać ciężkiego, litego krążka o średnicy zwykle od 30 do 50 cm. Jego masa może wynosić od kilku do kilkunastu kilogramów w przypadku silników samochodów osobowych. W dużych silnikach przemysłowych czy okrętowych koła zamachowe mogą ważyć nawet setki kilogramów.
Zasada działania koła zamachowego
Działanie koła zamachowego opiera się na zasadzie zachowania energii i momentu pędu. Podczas suwu pracy, gdy tłok jest popychany w dół przez rozprężające się gazy, część energii jest przekazywana do koła zamachowego, które przyspiesza. Z kolei podczas pozostałych suwów (ssania, sprężania i wydechu), gdy silnik pobiera energię, koło zamachowe oddaje zmagazynowaną energię kinetyczną, pomagając utrzymać ruch obrotowy wału korbowego.
Ten cykliczny proces magazynowania i oddawania energii pozwala na znaczne wygładzenie przebiegu momentu obrotowego silnika. Bez koła zamachowego praca silnika byłaby bardzo nierównomierna, z gwałtownymi przyspieszeniami i zwolnieniami przy każdym cyklu pracy. Dzięki kołu zamachowemu uzyskujemy płynną i stabilną pracę jednostki napędowej.
Kluczowe funkcje koła zamachowego
1. Stabilizacja obrotów silnika
Jak już wspomniano, podstawową funkcją koła zamachowego jest wygładzanie przebiegu momentu obrotowego i stabilizacja prędkości obrotowej silnika. Jest to szczególnie istotne na biegu jałowym oraz przy niskich prędkościach obrotowych, gdy siły bezwładności są relatywnie małe. Dzięki kołu zamachowemu silnik pracuje płynnie i nie wpada w drgania.
2. Magazynowanie energii
Koło zamachowe działa jak swoisty akumulator energii mechanicznej. Magazynuje nadmiar energii podczas suwu pracy, by oddać ją w pozostałych fazach cyklu. Ta funkcja jest szczególnie ważna przy ruszaniu z miejsca i przyspieszaniu, gdy silnik potrzebuje dodatkowej energii do wprawienia pojazdu w ruch.
3. Tłumienie drgań skrętnych
Duża masa i moment bezwładności koła zamachowego pomagają tłumić drgania skrętne wału korbowego. Redukuje to obciążenia działające na elementy układu korbowo-tłokowego i przedłuża żywotność silnika.
4. Powierzchnia cierna dla sprzęgła
W przypadku manualnych skrzyń biegów, zewnętrzna powierzchnia koła zamachowego służy jako powierzchnia cierna dla tarczy sprzęgła. Dzięki temu możliwe jest płynne przeniesienie napędu z silnika na skrzynię biegów.
5. Montaż wieńca zębatego rozrusznika
Na obwodzie koła zamachowego zamontowany jest wieniec zębaty, z którym zazębia się zębnik rozrusznika podczas uruchamiania silnika. Duża masa koła pomaga w pokonaniu oporów i rozpędzeniu silnika do prędkości zapłonu.
Rodzaje kół zamachowych
W zależności od konstrukcji i zastosowania, możemy wyróżnić kilka typów kół zamachowych:
1. Koła zamachowe jednoczęściowe (lite)
To najprostszy i najczęściej spotykany typ, szczególnie w starszych konstrukcjach. Wykonane są z jednego kawałka żeliwa lub stali. Charakteryzują się dużą trwałością i niskim kosztem produkcji, ale też stosunkowo dużą masą.
2. Koła zamachowe dwumasowe
To nowoczesne rozwiązanie stosowane w wielu współczesnych samochodach. Składają się z dwóch mas połączonych ze sobą za pomocą sprężyn i tłumików. Pozwalają na lepsze tłumienie drgań i redukcję hałasu, szczególnie w silnikach Diesla.
3. Koła zamachowe z tłumikiem drgań skrętnych
To odmiana kół jednoczęściowych wyposażona w dodatkowy element tłumiący drgania skrętne. Często stosowane w silnikach o dużej pojemności i wysokim momencie obrotowym.
4. Koła zamachowe kompozytowe
Wykonane z lekkich materiałów kompozytowych, często wzmacnianych włóknami węglowymi. Stosowane głównie w sporcie motorowym ze względu na niską masę i wysoką wytrzymałość.
Wpływ koła zamachowego na osiągi silnika
Masa i moment bezwładności koła zamachowego mają istotny wpływ na charakterystykę pracy silnika. Cięższe koło zapewnia lepszą stabilizację obrotów i płynniejszą pracę, szczególnie przy niskich prędkościach obrotowych. Z drugiej strony, zwiększa ono bezwładność układu napędowego, co może negatywnie wpłynąć na dynamikę pojazdu.
W samochodach sportowych często stosuje się lżejsze koła zamachowe, co pozwala na szybsze przyspieszanie i bardziej dynamiczną jazdę. Wiąże się to jednak z mniej stabilną pracą silnika na niskich obrotach i może prowadzić do zwiększonych wibracji.
Dobór odpowiedniej masy koła zamachowego jest zatem zawsze kompromisem między stabilnością pracy a dynamiką. Inżynierowie muszą znaleźć optymalny balans, biorąc pod uwagę charakterystykę silnika i przeznaczenie pojazdu.
Dwumasowe koło zamachowe – innowacja w redukcji drgań
Warto poświęcić nieco więcej uwagi dwumasowym kołom zamachowym, które w ostatnich latach stały się standardem w wielu nowoczesnych samochodach, szczególnie z silnikami wysokoprężnymi. Ta innowacyjna konstrukcja składa się z dwóch mas: pierwotnej, połączonej sztywno z wałem korbowym, oraz wtórnej, do której mocowana jest tarcza sprzęgła.
Obie masy połączone są ze sobą za pomocą sprężyn i tłumików, co pozwala na skuteczne tłumienie drgań skrętnych generowanych przez silnik. Dzięki temu rozwiązaniu możliwe jest znaczne zredukowanie wibracji i hałasu przenoszonego na układ przeniesienia napędu, co przekłada się na większy komfort jazdy i mniejsze zużycie elementów skrzyni biegów.
Dwumasowe koła zamachowe są szczególnie efektywne w przypadku silników Diesla, które ze względu na wyższe ciśnienia spalania generują więcej drgań. Pozwalają one na pracę silnika na niższych obrotach bez ryzyka nadmiernych wibracji, co przekłada się na niższe zużycie paliwa i emisję spalin.
Diagnostyka i objawy uszkodzenia koła zamachowego
Koło zamachowe, mimo swojej prostej konstrukcji, może ulegać zużyciu lub uszkodzeniu. Najczęstsze problemy to:
- Zużycie powierzchni ciernej (w przypadku kół jednoczęściowych)
- Uszkodzenie sprężyn lub tłumików (w kołach dwumasowych)
- Pęknięcia lub odkształcenia struktury koła
- Zużycie lub uszkodzenie wieńca zębatego
Objawy wskazujące na problemy z kołem zamachowym mogą obejmować:
- Wibracje odczuwalne w całym samochodzie, szczególnie na biegu jałowym
- Trudności z uruchomieniem silnika
- Stukanie lub grzechotanie dochodzące z okolic skrzyni biegów
- Problemy ze zmianą biegów
- Szarpanie podczas ruszania i przyspieszania
W przypadku podejrzenia problemów z kołem zamachowym, niezbędna jest dokładna diagnostyka przeprowadzona przez wykwalifikowanego mechanika. Często wymaga to demontażu skrzyni biegów, co jest czasochłonną i kosztowną operacją.
Konserwacja i żywotność koła zamachowego
Koło zamachowe jest elementem, który przy normalnej eksploatacji powinien wytrzymać setki tysięcy kilometrów. Jego żywotność zależy jednak od wielu czynników, takich jak:
- Styl jazdy kierowcy
- Warunki eksploatacji pojazdu
- Jakość materiałów i wykonania
- Regularność przeglądów i serwisowania
Aby przedłużyć żywotność koła zamachowego, warto stosować się do kilku zasad:
- Unikać gwałtownego ruszania i „palenia gumy”
- Nie przeciążać pojazdu
- Regularnie wymieniać olej w skrzyni biegów
- Dbać o prawidłowe ustawienie sprzęgła
- Reagować na pierwsze objawy nieprawidłowej pracy układu napędowego
Przyszłość kół zamachowych w erze elektromobilności
Wraz z rosnącą popularnością samochodów elektrycznych, rola tradycyjnych kół zamachowych ulega zmianie. W pojazdach z napędem elektrycznym nie ma potrzeby stosowania klasycznego koła zamachowego, gdyż silniki elektryczne charakteryzują się bardzo płynną pracą i natychmiastowym momentem obrotowym.
Jednak koncepcja magazynowania energii kinetycznej nie odchodzi do lamusa. W niektórych hybrydowych i elektrycznych pojazdach stosuje się tzw. kinetyczne magazyny energii (Kinetic Energy Recovery System – KERS), które działają na podobnej zasadzie co koło zamachowe, ale są znacznie bardziej zaawansowane technologicznie.
Systemy KERS pozwalają na odzyskiwanie energii kinetycznej podczas hamowania i magazynowanie jej w postaci energii obrotowej w szybko wirującym kole zamachowym. Energia ta może być później wykorzystana do wspomagania przyspieszania, co zwiększa efektywność energetyczną pojazdu.
Podsumowanie
Koło zamachowe, mimo swojej pozornej prostoty, jest kluczowym elementem nowoczesnych silników spalinowych. Jego rola w stabilizacji pracy silnika, magazynowaniu energii i tłumieniu drgań jest nie do przecenienia. Rozwój technologii, taki jak wprowadzenie dwumasowych kół zamachowych, pokazuje, że ten element wciąż ewoluuje, dostosowując się do rosnących wymagań w zakresie efektywności, komfortu i ekologii.
Choć era pojazdów elektrycznych może oznaczać zmierzch tradycyjnych kół zamachowych, sama idea wykorzystania energii kinetycznej wirującej masy pozostaje aktualna i znajduje zastosowanie w nowoczesnych systemach odzysku energii. Niezależnie od przyszłych trendów w motoryzacji, zrozumienie zasad działania i roli koła zamachowego pozostaje istotne dla każdego entuzjasty motoryzacji i mechanika.
| Typ koła zamachowego | Zalety | Wady |
|---|---|---|
| Jednoczęściowe | Prosta konstrukcja, niska cena, wysoka trwałość | Duża masa, ograniczone tłumienie drgań |
| Dwumasowe | Doskonałe tłumienie drgań, płynna praca silnika | Wyższa cena, możliwość awarii elementów tłumiących |
| Z tłumikiem drgań skrętnych | Dobre tłumienie drgań, niższy koszt niż dwumasowe | Większa masa niż jednoczęściowe, mniej efektywne niż dwumasowe |
| Kompozytowe | Niska masa, wysoka wytrzymałość | Bardzo wysoki koszt, ograniczone zastosowanie |
